BM-ICS-17B型皮帶秤

詳細描述：BM-ICS-17B型稱重橋架在單杠桿上裝有2組托輥，采用兩只拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發

17B秤架配有兩組托輥，秤架僅為17A的一半，一般用于較長的輸送皮帶上，輸送機傾角也應≤17°。

應用范圍： 適用于煤炭、電廠、冶金、建材、化工、港口和碼頭等行業。

主要功能： 具有控制物料流量、對物料進行稱重、流量,帶速報警等功能。

精度范圍： 計量精度≤±1%，可根據實際需要配置。

產品組成： 秤架，傳動裝置，稱重裝置，稱重傳感器等。

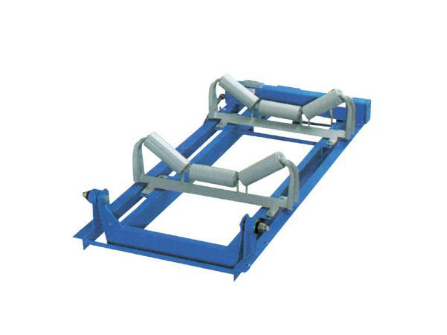

BM-ICS-17B型皮帶秤秤架

產品介紹：BM-ICS-17B型稱重橋架在單杠桿上裝有2組托輥，采用兩只拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。

特點

1、杠桿式結構
2、兩只拉式傳感器連接主副秤架

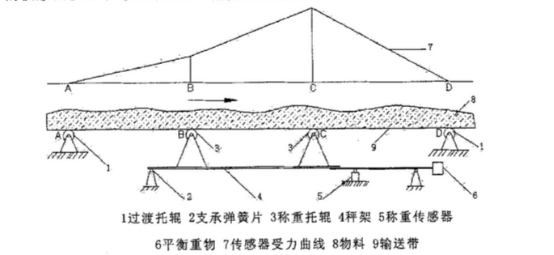

3、物料通過的重量通過杠桿原理作用傳到傳感器上
4、外側支撐采用無摩擦橡膠耳軸，精確度高、耐腐、抗震
5、主梁采用矩形鋼管，剛性高、自重輕，減少物料堆積和零點漂移
6、高精度電阻應變片式傳感器安裝于受拉位置，保證穩定性，減少非線性誤差

7、結構特色同ICS17A型秤架，但是秤架僅為17A一半；

適用范圍

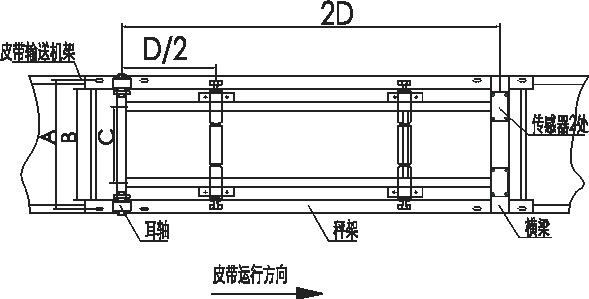

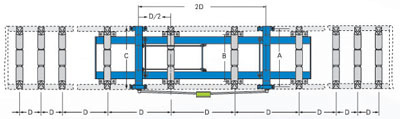

一般用于較長的輸送皮帶上，D一般為1200mm，安裝的輸送機傾角應≤17°；
另：如果輸送機較短，還可以采用一組托輥的ICS-17B型秤（ICS-17B1），秤體長度為17B的一半，而且計量精度不變。

稱重儀表

◆綜合精度：±0.01%；

◆顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；

◆滾動菜單，可作參數輸入設定中文顯示，操作簡單；

◆多種標定方法，可自動零點和間隔，自動零點跟蹤；

◆通訊接口（可選）：標準RS~232C、RS485接口。

◆如有需要，可提供MODBUS、以太網通訊等功能。

◆可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；

◆多路輸入輸出端口；

◆打印接口（打印機可選）.

◆調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.

◆數據遠傳：

a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出至遠方

b數字：通過通訊的方式將所有數據傳至上位機；

◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

◆通訊功能：標準RS232和標準RS485接口，波特率可調，地址可設置，可以多臺儀表進行聯網；

◆稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

【稱重傳感器】

我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。

◆非線性：小于額定輸出的0.05%；

◆重復性：小于額定輸出的0.03%；

◆滯后：小于額定輸出的0.03%；

◆溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃

◆安全過載：150%

?

? ?【測速傳感器】

◆連接在專用的測速裝置上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；

◆密閉外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；

◆無碳刷式脈沖發生器，不需調整、校準、無需維修；

◆最新的軟連接技術，更有效地保證了測速精度；

◆測速范圍：0.05-4.0m/s

? ?【測速滾筒(裝置)】

精密的測速滾筒(裝置)安裝在輸送機架上，保持和輸送機同步運轉。?

?
